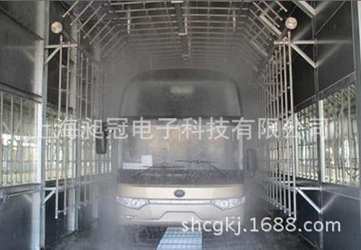

整車淋雨試驗房

產品簡介：

本防水試驗室的試驗?zāi)康闹饕潜辉嚠a(chǎn)品在淋雨條件下,產品防止雨水滲透的能力和遭到淋雨時或之后的防雨性能。

適用于檢測汽車側窗與天窗的水密封性，通過淋雨房，把淋雨檢測的條件與外面自然狀態相類似，來確認汽車的水密封狀態的設備，對可能漏雨的部位實施硅防水。

  1、檢查車窗與天窗安裝是否正常,密封性能是否可靠,安裝方法是否正確

  2、淋雨區采用噴射的方式并達到一定的淋雨強度噴射車窗表面，同時設有污水處理裝置，將循環水進行過濾處理，去除泥砂及雜質，使其達到循環使用水的標準。淋雨房框架結構現場焊接而成。

  3、本淋雨房主要用于檢測汽車的水密封性，通過淋雨房，把淋雨檢測的條件與外面自然狀態相類似，來確認汽車的水密封狀態的設備。

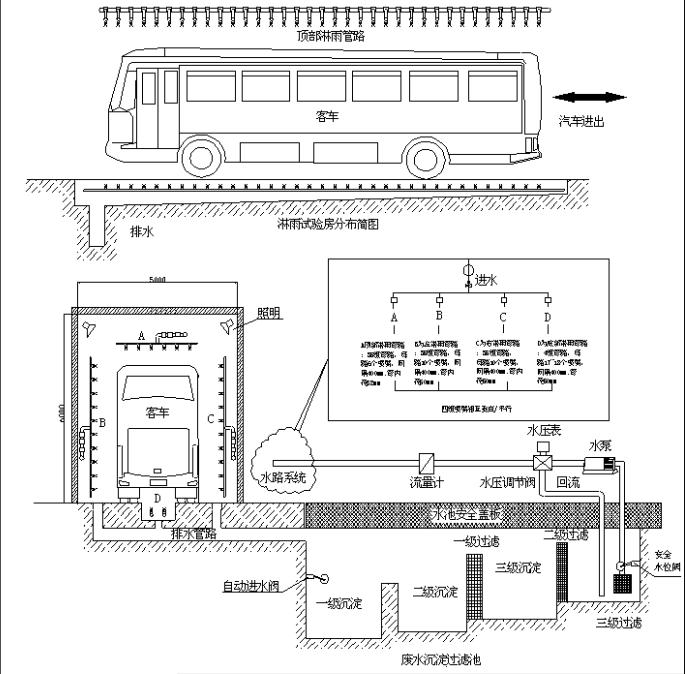

淋雨試驗房結構特征

1、噴淋系統：

   整個淋雨房體噴淋系統主要由管路、噴嘴、閥門、過濾器、水泵、顯示裝置等組成。

2、淋雨區：

   汽車窗的防雨密封性試驗裝置要保證從側面和頂部方向?qū)ζ嚧皣娝?，避免出現噴水死角，保證噴水壓力、流量對應于汽車各部位達到國標要求。淋雨房框架結構在保證防銹，防震的同時做到簡潔美觀，整個設備操作簡單，便于零部件的檢修和維護。

本設備主要包括：噴淋系統、補水系統、水循環系統、排污系統、電控系統等組成。

3、噴嘴：

   ①采用可調節的塑料噴嘴。噴射狀態為實心圓錐型，錐角為60度。噴水角度，頂部噴嘴與水平面垂直，噴嘴設計符合國家標準。噴嘴以方格陣列，噴淋面積內無空白區域。噴嘴可根據噴射角度作適當調整。根據設計依據在淋雨房?jī)?nèi)布置6面噴水嘴，噴嘴橫向及縱間距為400mm,

   ②噴嘴與對應車身外表面距離:車頂700mm,兩側距離為620mm,無可移動式噴嘴。

   ③頂部噴嘴的軸線與水平面垂直，側面噴嘴的軸線與車輛 縱向?qū)ΨQ面垂直。

4、管道：

   ①主管：全部噴淋管道材料采用不銹鋼管；

   ②分支管：采用不銹鋼管做噴淋分支，管徑32mm。

5、過濾裝置：在水池內安裝兩層過濾裝置，可有效地過濾循環水池循環水中的雜質，減少噴嘴的堵塞，保證系統的正常工作。

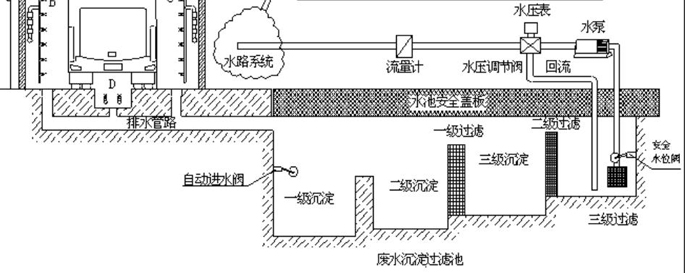

水路系統：

詳細技術參數：

參數要求：
噴淋面積工作尺寸		14000×5000×5000(mm)  （尺寸可定制）
滴水頭直徑：		￠0.5~0.8 (mm)
噴水面積		14000×5000(mm)
噴頭與噴頭之間距離		71 mm 參照GJ/B150.8A 強化淋雨
滴水升降距離		0~1000mm
流量		約1.7mm/min參照GJ/B150.8A 強化淋雨
轉盤角度支架		斜角15°
2.
噴淋管直徑	φ 32mm
噴淋水管直徑	φ0.4~φ0.8mm
主水管直徑	Φ60mm



滿足試驗標準：（也可根據其他標準定制）

GB T2423.38-2005電工電子產品環境試驗  第2部分：試驗方法R：水試驗方法和導則 IEC60529-2001《外殼防護等級（IP代碼）》 GB4208-2008外殼防護等級（代碼IPX1、IPX2、IPX3、IPX4、IPX5、IPX6） GJ/T150淋雨試驗：強化標準 GJ/T1488-1992 軍用內燃機電站通用試驗方法、 GB/T 21361 《汽車空調器》 QC/T 476-2007《汽車淋雨試驗》
